松江JB-9108DX火災報警控制器/消防聯動控制器接線安裝技術

一、系統概述：

1．1 系統簡介：

（1）JB-9108DX 火災報警控制器/消防聯動控制器是我公司最新開發的符合 GB4717-2024 及 GB16806-2006 標準產品，具有系統容量大，性能優化，美觀大方，整機穩定性好等特點。用指示燈及顯示屏的形式，來統一顯示控制器的各種系統工作狀態。

（2）系統容量大，單機更大 容量為 1008 點，可滿足建筑面積在 5000 平方米左右工程對火災自動報警控制系統的需要。若有一個規模龐大的建筑群體，可用 CAN 總線把 127 臺同類型火災報警控制器/消防聯動控制器聯網起來管理。每臺單機最多可帶 6 個手動直接控制裝置，不能配接系統型火災顯示盤，只能配接回路型。

（3）智能型模擬量探測器使用微功耗 MCU 處理器，能自行處理模擬量傳感器的數據并通過模數轉換傳輸給火災報警控制器，進行數據分析，控制器能自動識別探測器類型；控制器應用算法可對模擬量探測器的本底進行自動補償，用軟件方式對模擬量探測器的靈敏度進行調節，從而使得模擬量探測器能夠適應使用環境對其靈敏度的要求。并可顯示智能型模擬量探測器的運行數據和變化曲線以及當前回路的電流電壓值，使用戶更好地了解全系統的運行狀態。

（4）控制器采用 800*480 點陣式彩色液晶顯示屏做文字圖形顯示，操作方便，直觀清晰。

（5）JB-9108DX 型控制器新產品是用全新的硬件和軟件，以及內部結構、箱體外形和各種配件等諸多方面

都進行重新設計，本產品在國內具有技術領先的水平，適合在 別場合使用。

1．2 技術指標：

（1）供電方式：交流電源（主電）AC220V（+10% ～ ?15%）50±1Hz。額定電流：1.6 A 更大 工作電流 2A

 直流電源（備電）DC12V 7Ah 二節。額定電流： 5A 更大 工作電流 7 A

（2）功 率：監控功率 ≤ 30W，更大 功率 ≤ 100W（不包括聯動電源）。

（3）工作電源：由主機電源提供系統內所需直流工作電壓 +5V、+30V、+24V。

（4）使用環境：溫度 -10 0

C ～ 40 0

C， 相對濕度 ≤ 95 %（40 0

C ± 2 0

C）。

（5）結構形式：壁掛式。

（6）執行標準：GB 4717-2024《火災報警控制器》

 GB 16806-2006《消防聯動控制系統》

1．3 系統配置：

（1）每臺控制器可配置 4 個全總線回路，每個回路可配置 252 點。控制器更大 容量為 1008 點。

（2）每個全總線回路的配置：252 點。全部采用軟件編碼的探測設備（包括手動報警按鈕、消火栓按鈕、

水流指示器模塊及其它輸入模塊），全部采用模擬量探測器。

（3）每臺控制器最多可配置 6 個手動直接控制裝置，用于控制重要消防設備。

（4）每臺控制器可配置回路型火災顯示盤，供電能力設置，按標準每回路可帶 8 臺回路型火災顯示盤。

（5）每臺控制器具有 1 個標準 RS-232 串行通訊接口，2 個 CAN 總線通訊接口，可供以下設備使用：

1）CAN 總線聯網：網上鄰居總數最多為 126 個；包括本機在內，一共為 127 臺控制器聯網通訊；通過

CAN 網絡連接防火門監控系統、消防電源監控系統、消防控制室圖形顯示裝置通訊等。

2）標準 RS-232 串行通訊接口：用于與各類外部設備的連接。

（6）由 127 臺同類型控制器來組成大規模的火災報警控制的局域網絡系統,可用來控制一個規模龐大的建

筑群體的消防系統，其保護面積可大大增加。

（7）系統可以配接各類火災報警相關系統，包括防火門監控系統、防火卷簾門系統、氣體滅火系統、消防廣播系統、消防電話系統、消防電源監控系統和電氣火災監控系統等。

1．4 基本功能：

（1）系統能為火災報警控制器主機供電，同時也對連接的其它部件如探測器、輸入模塊、手動報警按鈕、消火栓按鈕、火災顯示盤、輸入輸出模塊和中繼模塊等供電。

（2）系統供電電源具有不間斷供電功能：當主電斷電時，能自動切換到備電上去。當主電恢復時，又能自動切換到主電上來。主、備電的工作狀態在面板上顯示出來。

（3）報警信號分為兩大部分：“火災報警”和“監管報警”。除火災探測器、手動按鈕的報警信號稱為“火警”信號外，其它探測點的報警信號統統歸納為“監管報警”信號?？刂破髂苤苯踊蜷g接地接受來自火災探測器和其它火災觸發器的火災報警信號。當控制器處于“火災報警”或“監管報警”狀態時，具有如下功能：

1）具有聲光報警顯示功能。

2）顯示并記憶“火災報警”信號發生的時間，并能及時地自動打印出“火災報警”數據。

3）“監管報警”信號與“火災報警”信號一樣，可以參與聯動邏輯編程?！盎馂膱缶毙盘?、“監管報警”信號、聯動模塊接收到的反饋信號均可作為聯動邏輯編程的探測點?！盎馂膱缶毙盘栐诨馂膱缶瘯r亮“火警”總燈，而“監管報警”信號在監管報警時亮“監管”總燈。

4）控制器能自動保存以下各種記錄數據：運行記錄、火警記錄、監管記錄、聯動記錄、故障記錄、屏蔽記錄等歷史記錄數據，這些歷史記錄數據不會因為斷電而丟失。

5）可通過各種方式，把發生火警信息傳送到有關的管理部門。

（4）控制器具有系統自檢功能：對面板上所有的功能指示燈、LCD 液晶顯示屏、音響系統以及打印機進行自檢。若帶有氣體滅火控制器的控制器也能對滅火控制器進行聲光提示檢查。

（5）能自動檢測并顯示以下幾種故障信息：

1）控制器與探測器、各類模塊、手動報警按鈕、火災顯示盤、消火栓按鈕等的斷線故障。

2）能檢測到總線短路故障和外控 24V 短路或無輸出故障，并在面板上都有顯示。

3）各種終端設備的通訊錯誤設置和通訊故障。（例如，氣體滅火控制器等設備的通訊故障等。）

4）主、備電出現欠壓故障。

5）能查看到網上鄰居的各種故障信息。

（6）具有屏蔽功能：對所有連接的探測器、各類模塊、手動報警按鈕、火災顯示盤、消火栓按鈕等均可進行屏蔽操作，并在面板上有屏蔽狀態燈來指示。一旦該報警點或聯動點被屏蔽后，就不再有報警或聯動之功能，并且不顯示其故障。

（7）采用 LCD 液晶顯示屏，有 60 多種中文顯示菜單，供用戶查看或修改系統的部分內容。中文輸入采用全拼輸入法，操作簡單，顯示直觀。

（8）為了明顯區別查看和編程的兩種功能，本系統設置了兩種密碼：

1）查看密碼：1234。先按編程鍵，輸入查看密碼后再按確認鍵，即可進入查看菜單。允許用戶查看系統內部的配置情況，查看各項配置數據和各種信息。同時允許用戶調整系統時間、進行系統自檢等操作。

2）修改密碼：4321。先按編程鍵，輸入修改密碼后再按確認鍵即可進入編程菜單，可以進行本機系統的各項編程。查看菜單(只有 3 大項菜單)與編程菜單（共有 5 大項菜單）主要區別在于前者不能編程，后者可以編程。在查看菜單中允許用戶進行操作的，在編程菜單中也同樣可進行操作。

（9）按鍵操作開關（開關位于 CPU 板上，有短接快控制，標識為 CN1），短接塊位于 CN1 處為“開”狀態，可進行查看和編程操作，以及所有聯動模塊的鍵操作；短接塊位于圓點處為“關”狀態，除“消音”鍵外的其它鍵全部鎖定，屏幕上也會顯示“鍵鎖”。

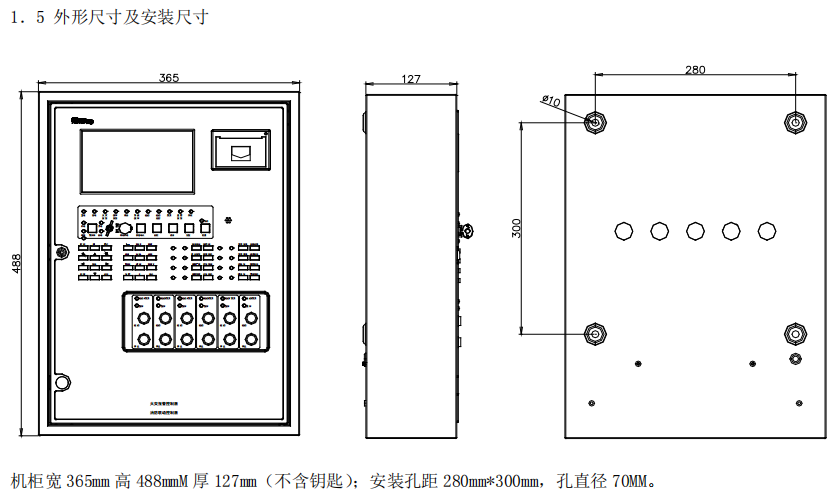

二、面板介紹：

2．1 JB-9108DX 型控制器主面板、操作鍵盤介紹：

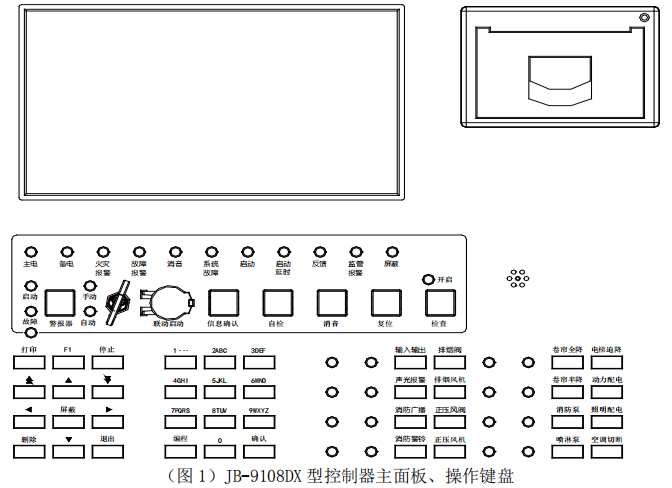

圖 1 說明：

（1）LCD 液晶顯示屏：位于控制器的左上角。能顯示控制器的各種狀態，有 60 多種中文顯示菜單，供用戶編程、查看、屏蔽、遠程控制等操作使用。

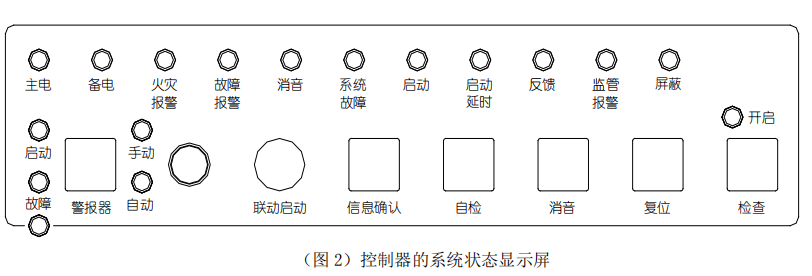

（2）控制器系統狀態顯示屏：位于控制器上方的中央部分。
