松江JB-9108AB火災報警控制器、消防聯動控制器接線安裝技術

一、系統概述：

1．1 系統簡介：

（1）．JB-9108AB 火災報警控制器、消防聯動控制器是我公司最新開發的產品，具有系統容量大，性能優化，美觀大方，整機穩定性好等特點。用指示燈顯示屏的形式，來統一顯示控制器的各種系統工作狀態。

（2）．系統容量大，單機更大 容量為 1008 點，可滿足建筑面積在 1 萬平方米左右工程對火災自動報警控制系統的需要。若有一個規模龐大的建筑群體，可用 CAN 總線把 64 臺 JB-9108AB 火災報警控制器、消防聯動控制器聯網起來管理。更大 容量可達 64512 點，保護面積可達 60 萬平方米。每臺單機最多可帶 8 個手動直接控制裝置和 252 臺系統型火災顯示盤。

（3）．智能型模擬量探測器使用微功耗 MCU 處理器，能自行處理模擬量傳感器的數據并通過模數轉換傳輸給火災報警控制器，進行數據分析，控制器能自動識別探測器類型；控制器應用算法可對模擬量探測器的本底進行自動補償，用軟件方式對模擬量探測器的靈敏度進行調節，從而使得模擬量探測器能夠適應使用環境對其靈敏度的要求。并可顯示智能型模擬量探測器的運行數據和變化曲線以及當前回路的電流電壓值，使用戶更好地了解全系統的運行狀態。

（4）．控制器采用 800*480 點陣式彩色液晶顯示屏做文字圖形顯示，操作方便，直觀清晰。

（5）．JB-9108AB 型控制器新產品是用全新的硬件和軟件，以及內部結構、箱體外形和各種配件等諸多方面都進行重新設計，本產品在國內具有技術領先的水平，適合在 別場合使用。

1．2 技術指標：

（1）．供電方式：交流電源（主電）AC220V（?10% ? ?15%）50?1Hz。

直流電源（備電）DC24V 10Ah。

（2）．功 率：監控功率 ? 30W ， 更大 功率 ? 100W （不包括聯動電源）。

（3）．工作電源：由主機電源提供系統內所需直流工作電壓 ?5V、?30V、?24V。

（4）．使用環境：溫度 0°C ? 40°C， 相對濕度 ? 95 %（40°C ? 20C）。

（5）．結構形式：壁掛式。

1．3 系統配置：

（1）．每臺控制器可配置 4 個全總線回路，每個回路可配置 252 點?？刂破鞲?容量為 1008 點。

（2）．每個全總線回路的配置：252 點。全部采用軟件編碼的探測設備（包括手動報警按鈕、消火栓按鈕、水流指示器模塊及其它輸入模塊），全部采用模擬量探測器。

（3）．每臺控制器最多可配置 8 個手動直接控制裝置，用于控制重要消防設備。

（4）．每臺控制器最多可配置 252 臺系統型火災顯示盤；回路型火災顯示盤按需要設置，每回路最多帶 10臺回路型火災顯示盤。

（5）．每臺控制器具有 2 個標準 RS-232 串行通訊接口，1 個 CAN 總線通訊接口，可供以下設備使用：

1）．CAN 總線聯網：網上鄰居總數最多為 63 個；包括本機在內，一共為 64 臺控制器聯網通訊；通過 CAN

網絡連接防火門監控系統、氣體滅火系統等。

2）．COM1 串行通訊接口：與消防控制室圖形顯示裝置通訊。

3）．COM2 串行通訊接口：保留接口，與其它如 PC 機等計算機設備通訊。

（6）．由 64 臺 JB-9108AB 控制器來組成大規模的火災報警控制的局域網絡系統,更大 容量約為 64512 點，可用來控制一個規模較大的建筑群體的消防系統，其保護面積可達 60 萬平方米。

（7）.系統可以集成各類火災報警相關系統，包括防火門監控系統、防火卷簾門系統、氣體滅火系統、消防廣播系統、消防電話系統、消防電源監控系統和電氣火災監控系統等。

1．4 基本功能：

（1）．系統能為火災報警控制器主機供電，同時也對連接的其它部件如探測器、輸入模塊、手動報警按鈕、消火栓按鈕、火災顯示盤、輸入輸出模塊和中繼模塊等供電。

（2）．系統供電電源具有不間斷供電功能：當主電斷電時，能自動切換到備電上去。當主電恢復時，又能自動切換到主電上來。主、備電的工作狀態在面板上顯示出來。

（3）．報警信號分為兩大部分：“火災報警”和“監管報警”。除火災探測器、手動按鈕的報警信號稱為“火警”信號外，其它探測點的報警信號統統歸納為“監管報警”信號?？刂破髂苤苯踊蜷g接地接受來自火災探測器和其它火災觸發器的火災報警信號。當控制器處于“火災報警”或“監管報警”狀態時，具有如下功能：

1）．具有聲光報警顯示功能。

2）．顯示并記憶“火災報警”信號發生的時間，并能及時地自動打印出“火災報警”數據。

3）．“監管報警”信號與“火災報警”信號一樣，可以參與聯動邏輯編程。“火災報警”信號、“監管報警”信號、聯動模塊接收到的反饋信號均可作為聯動邏輯編程的探測點。“火災報警”信號在火災報警時亮“火警”總燈，而“監管報警”信號在監管報警時亮“監管”總燈。

4）．控制器能自動保存以下七種記錄數據：運行記錄、火警記錄、監管記錄、聯動記錄、故障記錄、屏蔽記錄、系統變更記錄等歷史記錄數據，這些歷史記錄數據不會因?yàn)閿嚯姸鴣G失。

5）．可通過各種方式，把發生火警信息傳送到有關的管理部門。

（4）．控制器具有系統自檢功能：對面板上所有的功能指示燈、LCD 液晶顯示屏、音響系統以及打印機進行自檢。若帶有氣體滅火控制器的控制器也能對滅火控制器進行聲光提示檢查。

（5）．能自動檢測并顯示以下幾種故障信息：

1）．控制器與探測器、輸入模塊、手動報警按鈕、火災顯示盤、輸入輸出模塊間的斷線故障。

2）．能檢測到總線短路故障和外控 24V 短路或無輸出故障，并在面板上都有顯示。

3）．各種終端設備的通訊錯誤設置和通訊故障。（例如，氣體滅火控制器等設備的通訊故障等。）

4）．主、備電出現欠壓故障。

5）．能查看到網上鄰居的各種故障信息。

（6）．具有屏蔽功能：對所有連接的探測器、輸入模塊、手動報警按鈕、火災顯示盤、輸入輸出模塊均可進行屏蔽操作，并在面板上有屏蔽狀態燈來指示。一旦該報警點或聯動點被屏蔽后，就不再有報警或聯動之功能，并且不顯示其故障。

（7）．采用 LCD 液晶顯示屏，有 60 多種中文顯示菜單，供用戶查看或修改系統的部分內容。中文輸入采用全拼輸入法，操作簡單，顯示直觀。

（8）．為了明顯區別查看和編程的兩種功能，本系統設置了兩種密碼：

1）．查看密碼：1234。先按編程鍵，輸入查看密碼后再按確認鍵，即可進入查看菜單。允許用戶查看系統內部的配置情況，查看各項配置數據和各種信息。同時允許用戶調整系統時間、進行系統自檢等操作。

2）．修改密碼：4321。先按編程鍵，輸入修改密碼后再按確認鍵即可進入編程菜單，可以進行本機系統的各項編程、修改網上鄰居的有關數據和對網上鄰居聯動模塊的遠程控制等。查看菜單(只有 3 大項菜單)與編程菜單（共有 5 大項菜單）主要區別在于前者不能編程，后者可以編程。在查看菜單中允許用戶進行操作的，在編程菜單中也同樣可進行操作。

（9）．按鍵操作開關處于“開”狀態時，才能進行查看和編程操作，以及所有聯動模塊的鍵操作。按鍵操作開關處于“關”狀態時，除“消音”鍵外的其它鍵全部鎖定。

二、面板介紹：

2．1 JB-9108AB 型控制器主面板、操作鍵盤介紹：

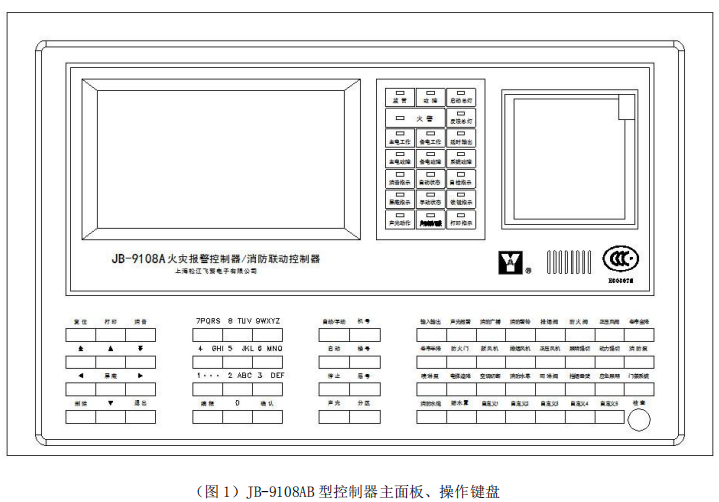

圖 1 說明：

（1）．LCD 液晶顯示屏：位于控制器的左上角。能顯示控制器的各種狀態，有 60 多種中文顯示菜單，供用戶編程、查看、屏蔽、遠程控制等操作使用。

（2）．控制器系統狀態顯示屏：位于控制器上方的中央部分。

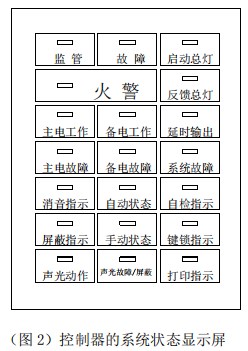

圖 2 說明：

1）．火警總燈：控制器中任意一只火災探測器報警或手動按鈕報警時，此紅燈亮。

2）．監管總燈：控制器中屬“監管”報警的探測點報警時，此紅燈亮。

3）．故障總燈：控制器中任意一個探測點或聯動點有故障或有其它系統故障時，此黃燈亮。

4）．啟動總燈：控制器中任意一個聯動模塊被啟動后，此紅燈亮。

5）．反饋總燈：控制器中任意一個聯動模塊接收到被控設備的反饋信號以后，此紅燈亮。

6）．主電工作指示燈：控制器處于交流 220V（主電）供電時，此綠燈亮。

7）．主電故障指示燈：控制器處于交流 220V（主電）斷電時，此黃燈亮。

8）．備電工作指示燈：控制器處于直流 24V（備電）供電時，此綠燈亮。

9）．備電故障指示燈：控制器處于直流 24V（備電）斷電或其它故障時，此黃燈亮。

10）．延時輸出指示燈：控制器中發生聯動控制的延時輸出現象時，此黃燈亮。

11）．系統故障指示燈：控制器中系統軟件發生故障時，此黃燈亮。

12）．消音指示燈：控制器進行消音操作時，此綠燈亮。

13）．屏蔽指示燈：控制器內有屏蔽點時（包括火災報警探測點、監管報警探測點、火災顯示盤、控制模

塊等進行屏蔽操作），此黃燈亮。

14）．自動狀態指示燈：控制器處于“自動”狀態時，此綠燈亮。

15）．手動狀態指示燈：控制器處于“手動”狀態時，此綠燈亮。

16）．自檢指示燈：控制器在進行系統自檢操作（聲光測試）時，此黃燈亮。

17）．鎖鍵指示燈：控制器中進行鎖鍵操作時，此黃燈亮。

18）．發送指示燈：控制器處于“發送”狀態時，此綠燈亮。

19）．聲光動作指示燈：控制器配置的系統聲光動作時，此綠燈亮。

20）．聲光故障/屏蔽指示燈：控制器配置的系統聲光故障或屏蔽時，此黃燈亮。

（3）．熱敏打印機：位于控制器的右上角。能自動或手動打印出控制器的火警、故障及其它各種數據。（用熱敏打印紙，不需要色帶。工作指示燈亮和走紙按鍵合二為一，長亮?xí)r表示打印機工作正常；指示燈閃亮,表示打印機缺紙作者故障！按“走紙鍵”鈕，可進行空白走紙。

（4）．控制器喇叭：在打印機的下方。能發出控制器所需的火警音、監管音、聯動音以及故障音。

（5）．控制器操作鍵盤：在控制器主面板的下方，有 4 個鍵盤區：系統鍵區；數字鍵區；狀態鍵區；類別鍵區。（參見圖 1）

1）．系統鍵區：（12 鍵）

<1>．復位鍵：按下此鍵，可使本控制器進行系統復位。

<2>．打印鍵：按下此鍵，允許打印，同時打印指示燈亮；再按一次，禁止打印，同時打印指示燈滅?？刂破髟谀承┎藛蜗?，能進行打印操作。

<3>．消音鍵：按下此鍵，可以消除各種音響。（包括火警音、故障音、監管音和聯動音等）

<4>．刪除鍵：在控制器“編程菜單”的編程過程中，按下此鍵，可以刪除選中的編程內容。

<5>．退出鍵：在控制器“編程菜單”中，按下此鍵，可以退回到上一級菜單。在某“編程菜單”中進行修改后，按“退出”鍵，往往彈出“保存/放棄”選擇后確認的菜單來。

<6>．屏蔽鍵：在控制器“屬性配置”編程中，按下此鍵，可以把選中的地點（某回路點號）命名為“屏蔽點”。再按一次屏蔽鍵，此點為“預留點”。再按一下，就退出“屏蔽”狀態了。另外，屏蔽鍵可以快捷查看屏蔽信息和預留信息。

<7>．6 個方向鍵：除了上下、左右 4 個方向鍵外，還有 2 個上下翻頁鍵。

2）．?dāng)?shù)字鍵區：（12 鍵）

<1>．10 個數字鍵：0～9 此 10 個數字鍵，一鍵多用。在用全拼輸入法編輯漢字地址時，對應情況如下：

1（…），2（ABC），3（DEF），4（GHI），5（JKL），6（MNO），7（PQRS），8（TUV），9（WXYZ），0（空）。

<2>．編程鍵：按下此鍵后，輸入修改密碼（4321），可直接進入“編程主菜單”；輸入查看密碼（1234），可直接進入“查看主菜單”。

<3>．確認鍵：按下此鍵，能夠確認在各編程菜單中，“保存”所修改的內容。

<4>．?dāng)?shù)字“0”鍵：為“單步測試”快捷鍵。按此鍵屏幕顯示“單步測試”對話框，可以進行單步測試。

3）．總線聯動操作鍵區：（8 鍵）

<1>．“自動/手動”狀態選擇鍵：按下此鍵，控制器在“自動”或“手動”狀態之間進行選擇。

<2>．停止鍵：按下此鍵，調看聯動信息，選擇對應信息，可以使得總線聯動點停止。

<3>．機號鍵：按下此鍵，可以選擇機號。（配用數字鍵或上下鍵）

<4>．樓號鍵：按下此鍵，可以選擇樓號。（配用數字鍵或上下鍵）

<5>．層號鍵：按下此鍵，可以選擇樓層號。（配用數字鍵或上下鍵）

<6>．分區鍵：按下此鍵，可以選擇分區號。（配用數字鍵或上下鍵）

<7>．聲光鍵：按下此鍵，可以顯示系統聲光警報器。動作或停止系統聲光配用啟動或停止鍵配合。

<8>．啟動鍵：按下此鍵，調看各回路聯動點，并可以手動啟動。

4）．聯動模塊類別鍵區：（32 鍵；其中 5 個位自定義鍵，1 個位檢查按鈕鍵。）

<1>．輸入輸出<2>．聲光報警<3>．消防廣播<4>消防警鈴<5>．排煙閥<6>．防火閥<7>．正壓風閥<8>．卷

簾全降<9>．卷簾半降<10>．防火門<11>．新風機<12>．排煙風機<13>．正壓風機<14>．照明強切<15>．動

力強切<16>．消防泵<17>．噴淋泵<18>．電梯迫降<19>．空調切斷<20>．消防水幕<21>．雨淋閥<22>．擋

煙垂壁<23>．應急照明<24>．門禁系統<25>．消防水炮<26>．細水霧<27>．自定義 1<28>．自定義

2<29>．自定義 3<30>．自定義 4<31>．自定義 5<32>．檢查按鈕

注：按下檢查按鈕鍵，顯示當前系統狀態，包括系統信息及設備狀態。

2．2 手動直接控制裝置面板的各部位名稱介紹：

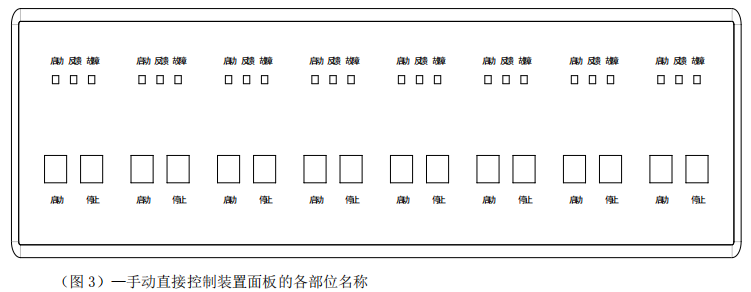

圖 3 說明：

（1）．啟動指示燈：此燈常亮，表示被控設備已經啟動，并且已經接收到反饋信號。此燈閃亮，表示啟動命令已經發出，等待設備的反饋信號的到來。

（2）．反饋指示燈：此燈常亮，表示收到被控設備的反饋信號。此燈閃亮，則表示符合邏輯編程的提示動作信號。

（3）．故障指示燈：此燈常亮，表示被控設備發出故障信號，需要及時修復。

（4）．啟動鍵：按下此鍵 2 秒，啟動被控設備，同時啟動燈閃亮。

（5）．停止鍵：按下此鍵 2 秒，停止被控設備，啟動燈熄滅。

三、硬件設置：

3．1 回路板設置：8 塊回路板組成一個 8 回路的單元。在每個 8 回路單元上，有塊回路通訊板，上面有4 個插接塊座用來確定其回路號。在 4 個插接塊座上，全部不插插接塊（0000）為 單元（自左到右 1、2、4、8），對應 1～8 回路；（1000）為第二單元，對應 9～16 回路，以此類推。

3．2 手動直接控制裝置設置：在每個 8 點手動直接控制裝置單元上，有 1 個 6 位撥碼開關用來確定其手動直接控制裝置的單元號。該撥碼開關為 ON 有效。（000000）為手動直接控制裝置的第 1 單元，對應點號：1～8。（000001）為手動直接控制裝置的第 2 單元，對應點號：9～16?！?。（000111）為手動直接控制裝置的第 8 單元，對應點號：57～64 號。

3．3 火災顯示盤設置：火災顯示盤型號為 JB-YX-9601?；馂?zāi)顯示盤的具體用法詳見火災顯示盤使用說明書。JB-YX-9601 型火災顯示盤有兩種使用方式：系統型和回路型。系統型層顯回路號為 73，最多252 臺?；芈沸蛯语@作為一個探測點，帶在回路上。每回路最多可帶 8 臺回路型層顯。

（1）．系統型或回路型層顯的地址號，都可以通過層顯內部 “地址設置”菜單來設定。

（2）．在控制器編程菜單“屬性配置”中，層顯盤號、點號以及漢字位置只要修改過，就必須要在“層顯數據”編程菜單中，按回路號逐個進行新的數據傳送，對系統型層顯的修改方能有效。

（3）．回路型層顯作為回路上一個探測點處理，它重復顯示的點號由該回路型層顯上進行編程操作。有關回路型層顯的編程操作，詳見“回路型層顯使用說明書”。

3．4 接口設置：（2 個 RS-232 對外接口、2 個 RS-485 對內接口和 1 個 CAN 總線聯網接口）

（1）．CRT 系統：用 COM1 接口，對外有專用接線端子。（9 芯插座 2-RXD、3-TXD、5-GND）。

（2）．保留接口：用 COM2 接口，對外有專用接線端子。（9 芯插座 2-RXD、3-TXD、5-GND）。

（3）．滅火系統：用 RS-485 接口，內部連線。

（4）．層顯系統：對外接線 PS+、PS-。

（5）．組網方式：用 CAN 總線通訊，需配置 CAN 聯網板。用于集中－區域網絡系統聯網。
